Messwagen-Anschaltgerät
Das Meßwagen Anschaltgerät erfüllt zwei für die Sicherheit des Bedienpersonals wichtige Funktionen beim Betrieb eines Kabelmeßwagens, wenn er seine Stromversorgung über einen Adapter von einer Sicherung in einem Niederspannungs Verteilerschrank erhält:
Bei kurzzeitiger Unterbrechung der Stromversorgung an Phasenleiter oder N Leiter wird der Laststromkreis zur Unfallverhütung sofort komplett abgeschaltet.
Die Kontaktierung am Phasenleiter mit NH Sicherungen sowie an der N Leiterschiene erfolgt über serienmäßig für diesen Zweck konstruierte und sichere Anschaltmittel; zudem enthält der Anschlußadapter am Phasenleiter eine Sicherung, die bei einem Defekt in der Versorgungsleitung des Meßwagens auslöst

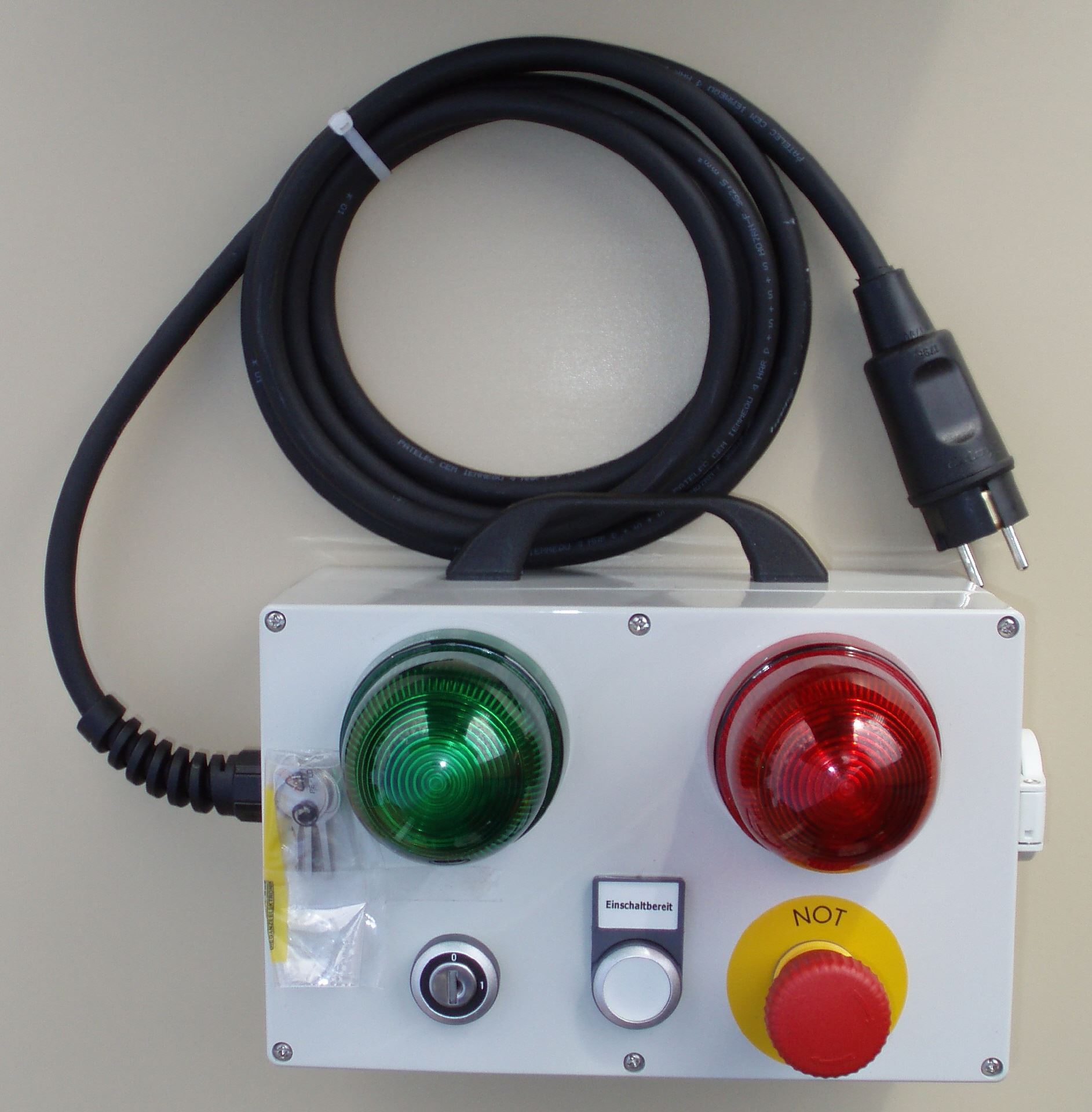

Sicherheits – und Warneinrichtung
Die Sicherheits und Warneinrichtung markiert den Gefahrenbereich eines fliegenden Hochspannungsprüfaufbaus mit den Prüfgeräten wie in der deutschen VDE Vorschrift 0104 für den Betrieb eines solchen Prüfaufbaus gefordert wird. Zusätzlich zur Markierung des Gefahrenbereichs gestattet der Not-Aus Schalter die gefahrlose Abschaltung des Prüfaufbaus im Falle einer Gefährdung.
Mit der Sicherheits und Warneinrichtung können Geräte mit einem Stromverbrauch bis zu 16 A geschaltet werden.
Anwendung :
Die Hochspannungsprüfgeräte werden über die Sicherheits und Warneinrichtung eingeschaltet. Dabei signalisieren die angeschlossenen Warnlampen den Betriebszustand des fliegenden Prüfaufbaus in Übereinstimmung mit der deutschen VDE Vorschrift 0104
Leistungsmerkmale :
Robuste Konstruktion, aber geringes Gewicht
Schlüsselschalter
Taster Einschaltbereit
Not - Aus - Taster
Rote und Grüne Warnlampe
Technische Daten :
Stromversorgung: 230 V, 50/60 Hz
Schaltvermögen: 16 A
Betriebstemperatur: - 25 C ... + 55 C
Lagertemperatur : - 40 C ... + 70 C
Schutzklasse : IP 44
Gewicht (Schaltkasten): 2,2 kg
Abmessungen: 250x160x120 mm
Schild „ Elektr. Betriebsraum – Zutritt verb."
Schilder orange " Elektrischer Betriebsraum Zutritt verboten" auf Magnetfolie zur Befestigung am Meßwagen
alternativ
Schilder orange " Elektrischer Betriebsraum Zutritt verboten" aus Kunststoff ( zur Befestigungan der Absperrkette)
Abmessungen für beide Typen: ca. 200 x 300 mm
Schild „Hochspannung–Lebensgefahr"
dreieckiges gelbes Schild mit Aufschrift "Hochspannung Lebensgefahr", Abm. ca. 245 x 210 mm
Sicherheitszubehör
Verkehrszeichen zur Sicherung von Arbeitsstellen
von kurzerer Dauer im Strassenverkehr gemss RSA
| Vorwarnständer, zusammenklappbar, verzinkt, für Dreiecke bis 99 mm Seitenlänge, inklusiv Lampenhalterung, sowie Warnfahnenhalterung |  |
| Verkehrszeichen Baustelle |  |
| Verkehrszeichen linksseitig verengte Fahrbahn |  |
| Verkehrszeichen rechtsseitig verengte Fahrbahn |  |
| Warnfahne weiss-orange-weiss, 500 x 500 mm mit 800 mm Holzstiel gem. RSA |  |
| Sicherheitspaket zur Überwachung des Messwagens und der Umspannstation bei Kabelprüfung und Fehlerortung. Zur Vervollständigung der Messwagen bieten wir Ihnen unser Sicherheitspaket II an | |
| Kabelbrückensystem zum Abdecken der Anschlusskabel |  |
| Blitzleuchten und reflektierende Pylonen Höhe ca. 500 mm Die Pylone sind modifiziert zum Einsetzen der Blitzleuchte |  |
| Entladungs- und Erdungsstab zur schonenden Entladung und Erdung von Mittelspannungskabeln. Zusätzlich wird die Bildung von "Electrical Trees" an Kunststoffkabeln unterdrückt |  |
| Abdecktuch aus transparentem Kunststoff 0,65 x 2,5m, um Strassenlaternen für die Fehlerortung berührungssicher zu machen ( Einsparung von Sicherungspersonal ) |  |
| Türsicherungsschlösser, zur Sicherung von Stationstüren |  |
