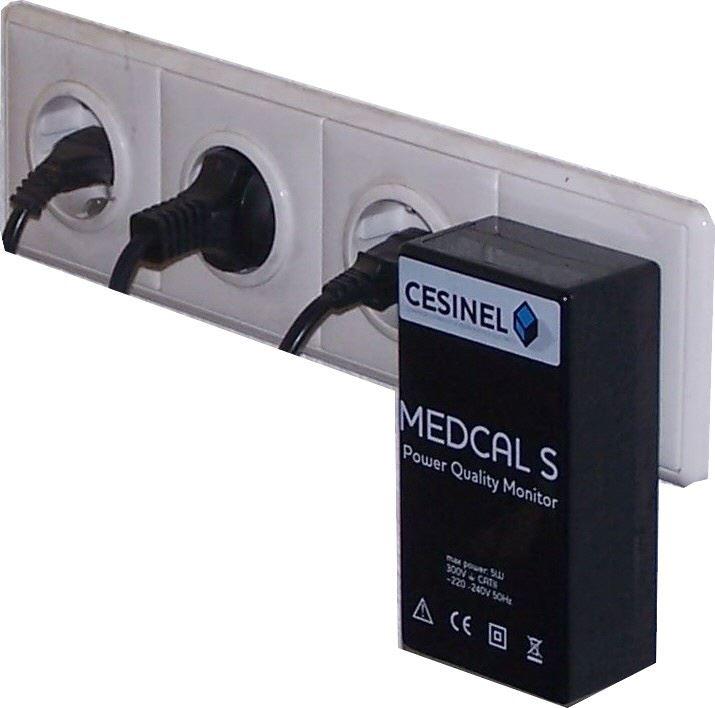

Medcal S
MEDCAL/S ist ein erweiterter einphasiger Netzanalysator für Messungen im Bereich der Spannungsqualitätsuntersuchungen. Er zeichnet sich besonders dadurch aus, dass er extrem einfach in der Bedienung und Handhabung ist. In Anlehnung an die EN50160 hat er alle wesentlichen Meßfunktionen für eine einphasige Netzanalyse integriert. Er erfüllt u.a. die Norm EN 61000-4-7 für die Oberschwingungsmessungen. Gemäß den Vorgaben werden die Oberschwingungen lückenlos gerechnet.
Features:
Der Netzanalysator überwacht gleichzeitig die Phase gegen Neutralleiter (L-N) und Neutralleiter gegen den Schutzleiter (N-PE) aufgrund seiner zwei RMS-Spannungskanäle.
Messparameter:
* Spannungseinbrüche und Spannungsspitzen (Dauer, Max. oder Min. Wert und Uhrzeit des Ereignisses)
* RMS-Aufzeichungen von Dips, Swells and schnelle RMS-Änderungen
* Spannungsoberschwingungen bis zur 63. Ordnung
* RMS-Spannungswert als Mittelwert über eine einstellbare Mitteilungszeit von 1 Sekunde bis 60 Minuten
* Spannungstransienten mit Kurvenform
* Frequenzmessung als Mittelwert, Min. und Max.-Wert für jeden gemittelte Messintervall
* Kurzzeit- und Langzeitflicker (Pst/Plt)
Auswertung
* Grafische Darstellung der Messdaten
* Tabellarische Darstellung der Messdaten
* Automatisierter Bericht
* Statistische Auswertung für den Vergleich mit Qualitäts-Normen
MEDCAL/S verfügt über einen integrierten Transientenrecorder zur Messung von schnellen Spannungsspitzen in der Stromversorgung. Die aufgezeichnete Wellenform erlaubt eine aussagekräftige Analyse .
MEDCAL/S kann im Normalfall mehr als 3 Monate lang Messdaten speichern. Durch den Verzicht auf jegliche mechanischen Teile im Innenteil ist MEDCAL/S extrem robust und zuverläßlich.

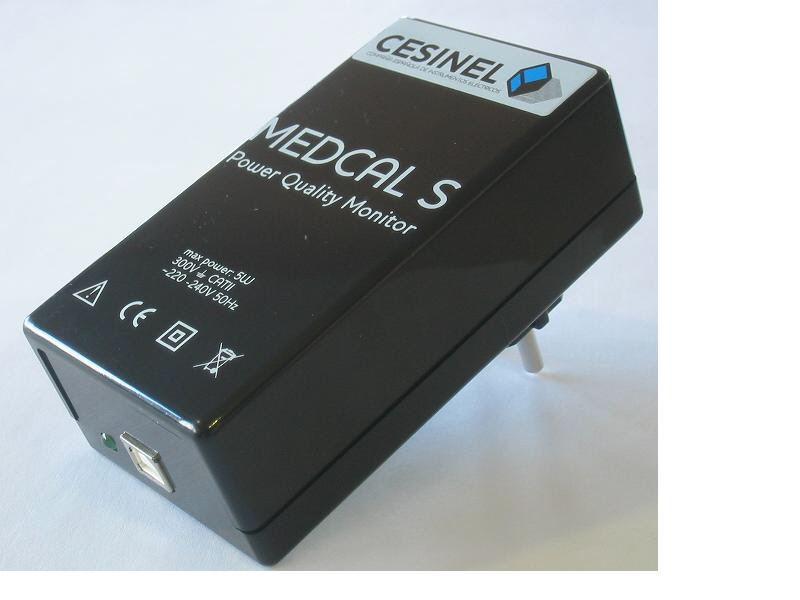

Mittels der eingebauten USB-Schnittstelle ist der Datenaustausch mit heutigen Rechnern problemlos. Bei Bedarf kann optional ein Modem für Datenfernübertragung angeschlossen werden.
